国六重汽豪沃自卸式垃圾车

2021-04-26 15:40:53 来源：

国六重汽豪沃自卸式垃圾车

车辆配置说明

【底盘】:国六重汽豪沃自卸式垃圾车采用重汽豪沃ZZ3257V3847F1底盘,轴距可选3625mm+1350mm/3825mm+1350mm，发动机可选重汽354/365/379/404/445马力发动机，潍柴350/400马力发动机，10档变速箱，11.00R20,12.00R20 16PR,12R22.5,295/80R22.5真空胎，ABS。

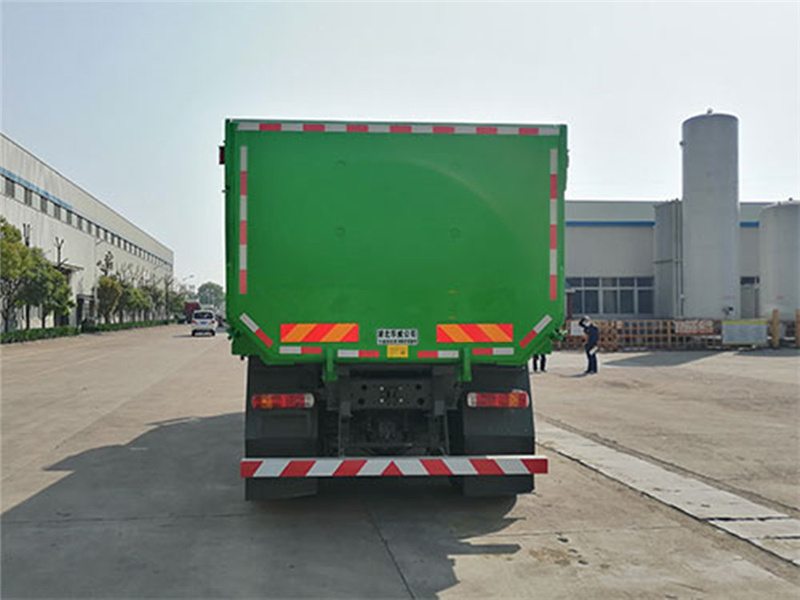

【上装】:国六重汽豪沃自卸式垃圾车采用Q235碳钢制作，侧、后下部防护为螺栓连接，后部防护断面尺寸(mm):120×60,离地高度500 mm，专用装置为垃圾箱,用于城市垃圾装卸运输,自卸方式为后卸，可选装ETC车载装置，选装厢体结构和环保盖，选装驾驶室,选装后视镜。

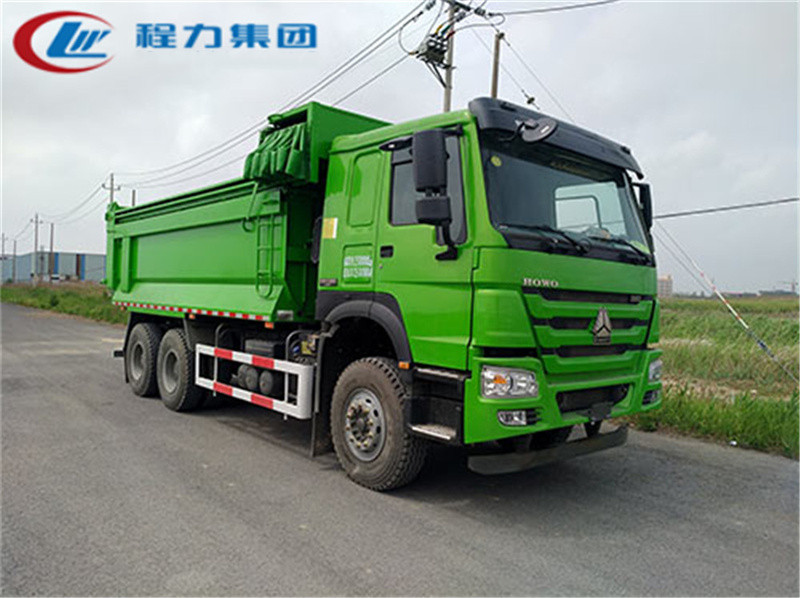

SGZ5250ZLJZZ6W38型自卸式垃圾车1 (2).jpg

工作原理与结构特征

1、工作原理

本车专用机构的工作采用液压驱动。

液压系统由油箱、油泵、多路换向阀、液压缸、滤油器和管路等组成。

取力器从汽车发动机获取动力，再通过传动轴将动力传给油泵，带动油泵旋转。操作多路换向阀可分别控制提升液压油缸动作完成自装料工作和控制举升液压油缸动作完成卸料工作。

在不操作多路换向阀手柄时，油泵排除的液压油是经多路换向阀回到油箱。

液压系统的最大工作压力为16Mpa，该压力由多路换向阀上的安全阀来限定。在正常情况下，系统压力超过16Mpa时，液压油会经安全阀流回油箱，这时往往表明系统超载，机构不能正常工作。安全阀的压力值在出厂时已经调定，不要随意调节。

2、结构特征

自卸式垃圾车选用车内已定型的标准载货汽车底盘，在底盘上改装专用装置制造而成。改装部分主要包括：货厢总成、自装料装置、液压系统、操作系统等。

货厢总成：为全金属密封式结构。在货厢的前部设有进料厢盖，侧面设有自装料装置。在货厢的后部设有自动门，卸货时能自动打开。

自装料装置：自装料装置设在货厢的前部侧面，由支架、油缸、链条机构、吊钩等组成。使用此装置可将外部垃圾桶内的垃圾提升入货厢内。

液压系统：通过该系统可实现各项专用功能。

操作系统：通过该系统实现各项功能的转换。本车设有厢盖自动开闭操作开关，厢盖的启闭可通过仪表盘上的电气开关操作。通过操纵多路换向阀的手柄可完成装料和卸料工作。在操作多路换向阀前应挂上取力器带动油泵工作。

【整车技术参数】
产品商标	华威驰乐牌	公告批次			335
产品名称	华威驰乐牌SGZ5250ZLJZZ6W38型自卸式垃圾车
总质量(kg)	25000	罐体容积(m3)
额定质量(kg)	12370	外形尺寸(mm)			7980， 8080， 8180， 8280， 8380X2550X3450,3490,3500,3550,3750
整备质量(kg)	12500	货厢尺寸(mm)			5200,5400,5600,5800X2410,2350,2300,2150,2100X800,900,950,1000,1100,1200,1350,1400,1500
额定载客(人)		准拖挂车总质量(kg)
驾驶室准乘人数(人)	2	鞍座最大载质量(kg)
接近角/离去角(°)	17/15,17/16	前悬/后悬(mm)			1500/1505,1500/1605,1500/1705
轴荷(kg)	7000/18000(二轴组)	最高车速(km/h)			80
备注：	备注：1.侧防护装置,材料:Q235,连接方式:螺栓连接;后下部防护装置,材料:Q235,连接方式: 螺栓连接,断面尺寸(mm):120×60,离地高度500 mm; 2.卸货方式:后卸;仅选用底盘3625+1350,3825+1350轴距改装;发动机MC09.35-60,MC09. 38-60,WP9H350E62对应油耗值为37.0L/100km;发动机MC09.35B-6 0对应油耗值为37.1L/100km;发动机WP10H400E62对应油耗值为37.2L/10 0km;发动机MC11.36-60,MC11.40-60,MC11.44-60对应油耗值为37 .3L/100km;ABS系统控制器生产企业/型号为威伯科(上海)管理有限公司/4460046 300; 3.安装具有卫星定位功能的行驶记录仪;该车型可选装ETC车载装置,选装厢体结构和环保盖;选装驾驶室,选装后视镜; 4.外形尺寸长/货箱长/轴距/后悬对应关系为:7980/5200 /3625+1350/1505,8080/5400/3625+1350/1605,8180/5 600/3625+1350/1705,8180/5400/3825+1350/1505,828 0/5600/3825+1350/1605,8380/5800/3825+1350/1705.
【底盘技术参数】
底盘型号	ZZ3257V3847F1		底盘名称		自卸汽车底盘
商标名称	豪沃牌		生产企业		中国重汽集团成都王牌商用车有限公司
轴数	3		轮胎数		10
轴距(mm)	3425+1350,3625+1350,3825+1350
轮胎规格	11.00R20,12.00R20 16PR,12R22.5,295/80R22.5
钢板弹簧片数	10/12,9/12,4/12,4/5,10/-,9/-,4/-,3/-			前轮距(mm)	2022,2041
燃料种类	柴油			后轮距(mm)	1860/1860
排放依据标准	GB17691-2018国Ⅵ
发动机型号	发动机生产企业			发动机排量	发动机功率
MC11.36-60 MC11.40-60 MC11.44-60 MC09.35-60 MC09.38-60 MC09.35B-60 WP10H400E62 WP9H350E62	中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司潍柴动力股份有限公司潍柴动力股份有限公司			10518 10518 10518 8765 8765 8765 9500 8800	268 297 327 260 279 260 294 257
